АРМ Генплана
В основу АРМ Генплана положена Model Studio CS Генплан. Программный комплекс адресован специалистам отделов изысканий и генплана.
Состав АРМ
Автоматизированное рабочее место (АРМ) Генплана (ГП) на базе Model Studio CS Генплан — решение, предлагающее все необходимое для эффективной работы инженера-генпланиста. Программный комплекс построен по модульному принципу. Автоматизированное рабочее место (АРМ) базируется на графической платформе (nanoCAD или AutoCAD). Модуль Model Studio CS содержит общие основные команды. Инструменты для работы с объектами собраны в модуле CADLib. Работа с поверхностями осуществляется средствами модуля «Генплан», а для решения прикладных задач предназначен модуль «Гео».
АРМ Генплана (ГП) охватывает круг задач, связанных с созданием цифровых моделей местности и рельефа. Формирование таких моделей, необходимых при BIM-проектировании, позволяет минимизировать проектные ошибки, решать различные прикладные задачи, получать актуальные данные при эксплуатации объектов.
АРМ Генплана (ГП) охватывает круг задач, связанных с созданием цифровых моделей местности и рельефа. Формирование таких моделей, необходимых при BIM-проектировании, позволяет минимизировать проектные ошибки, решать различные прикладные задачи, получать актуальные данные при эксплуатации объектов.
Цифровая модель рельефа
Одной из важнейших задач при проектировании генплана является создание трехмерной цифровой модели рельефа. Такая модель формируется в виде 3D-граней и строится с использованием отметок и структурных линий. Model Studio CS Генплан позволяет быстро и просто построить модели как существующего, так и проектного рельефа.
В Model Studio CS Генплан есть все необходимые инструменты для редактирования исходных данных, а также создания проектной поверхности и расчета как горизонтальной, так и вертикальной планировки.
В Model Studio CS Генплан есть все необходимые инструменты для редактирования исходных данных, а также создания проектной поверхности и расчета как горизонтальной, так и вертикальной планировки.
База оборудования, изделий и материалов

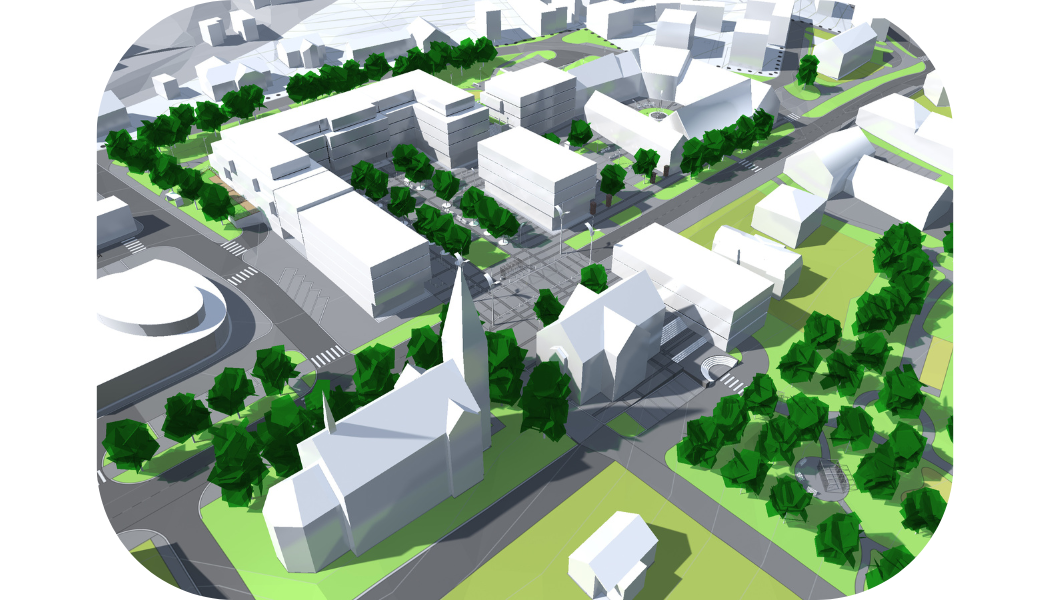

В среду проектирования встроена база данных оборудования, изделий и материалов, содержащая наборы типовых зданий и сооружений, элементы благоустройства (деревья, кустарники, малые архитектурные формы) и автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники. Пользователь может самостоятельно пополнять базу новыми объектами параметрической графики.
Работа с геоданными
Model Studio CS Генплан позволяет интегрировать геологическую модель — например, созданную в программе CREDO — с трехмерной моделью Model Studio CS и использовать данные этой модели для генерации продольного профиля, а также для расчета земляных работ по геологическим слоям.
Технология совместной работы с единой базой Model Studio CS
Технология информационного моделирования промышленных объектов, общественных и гражданских зданий в программном комплексе Model Studio CS предусматривает организацию среды общих данных и совместную работу над 3D-проектом. Программный комплекс включает в себя специализированные продукты для разработки 3D-моделей и 2D-документации, Менеджер библиотек стандартных компонентов для ведения баз данных по различным дисциплинам, информационную систему CADLib Модель и Архив для управления общим 3D-проектом, плагины для получения моделей из ПО других производителей и инструменты для просмотра и анализа модели заказчиком.
Для параллельной совместной работы над 3D-проектом используется технология CADLib.
Коллективный доступ к комплексной BIM-модели и управлению инженерными данными информационной модели, структурирование, хранение, визуализация информационных моделей и их проверка на предмет коллизий осуществляются в среде общих данных CADLib Модель и Архив.
Для параллельной совместной работы над 3D-проектом используется технология CADLib.
Коллективный доступ к комплексной BIM-модели и управлению инженерными данными информационной модели, структурирование, хранение, визуализация информационных моделей и их проверка на предмет коллизий осуществляются в среде общих данных CADLib Модель и Архив.
Выпуск документации
Математическое ядро Model Studio CS формирует чертежи на основе трехмерной модели. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры.
По всем объектам, размещенным в модели на генплане, можно автоматически получить ведомости и спецификации, соответствующие требованиям ГОСТ. Предусмотрена возможность самостоятельной настройки шаблонов документов.
По всем объектам, размещенным в модели на генплане, можно автоматически получить ведомости и спецификации, соответствующие требованиям ГОСТ. Предусмотрена возможность самостоятельной настройки шаблонов документов.
