MS Навигатор — новый продукт в области 3D-визуализации: фотореалистичные изображения и проверка эргономичности с высокой производительностью

Описание технологии

MS Навигатор предлагает полный набор инструментов для визуализации, позволяя создавать фотореалистичные изображения с использованием трассировки лучей. Менеджер материалов помогает настраивать текстуры и свойства объектов, а управление освещением и окружением обеспечивает высокое качество изображений. Программа поддерживает выгрузку изображений, запись видео и создание сценариев облета модели для презентаций. Она позволяет работать с большими объемами данных и подключаться к базе MS Модель. Инструменты анализа и осмотр от третьего лица помогают выявлять ошибки и оценивать эргономичность. Сетевой режим дает возможность совместной работы, а замечания и пометки можно выгружать для других участников проекта, что ускоряет процесс разработки и презентации.

Технология проектирования промышленных объектов и зданий на базе программного комплекса MS включает использование специализированных продуктов для создания 3D-моделей и 2D-документации. Основной инструмент — программное обеспечение MS Модель и архив, которое объединяет всю информацию в общую 3D-модель. Также используются плагины для интеграции моделей из ПО других производителей и инструменты для анализа моделей, такие как MS Навигатор.

Архитектура решения работает следующим образом: 3D-проект разрабатывается с помощью технологии MS Проект, а совмещенная модель собирается для проверки и анализа в MS Модель и архив, которая работает с базой данных проекта и обеспечивает доступ к актуальной информации.
Для передачи модели на проверку заказчику доступны несколько сценариев. При использовании MS Проект можно подключиться к базе данных или выгрузить файл в формате MLT, содержащий 3D-модель. Заказчик использует MS Навигатор для просмотра модели, выполнения измерений и внесения замечаний, которые затем выгружаются в файл XML и отправляются в проектную организацию для загрузки в MS Модель и архив или MS Навигатор.

При использовании сторонних приложений MS Навигатор поддерживает открытие различных форматов, позволяя просматривать и аннотировать их, а затем обмениваться ими. Также приложение позволяет создавать презентационные материалы в виде реалистичных изображений и видеороликов, а также сохранять сценарии облета модели.

Ключевые возможности продукта

Просмотр 3D-модели по структурам

В файл MLT сохраняется информация о 3D-объектах, их атрибутах, иерархиях проекта, пользовательских выборках и классификаторах, а также файлы, связанные с 3D-объектами. Просмотр 3D-объектов осуществляется аналогично MS Модель и архив, с возможностью показывать и скрывать объекты по уровням структуры. Также можно использовать пользовательские классификаторы, созданные в MS Модель и архив, наряду со стандартными структурами зданий и разделами проекта.

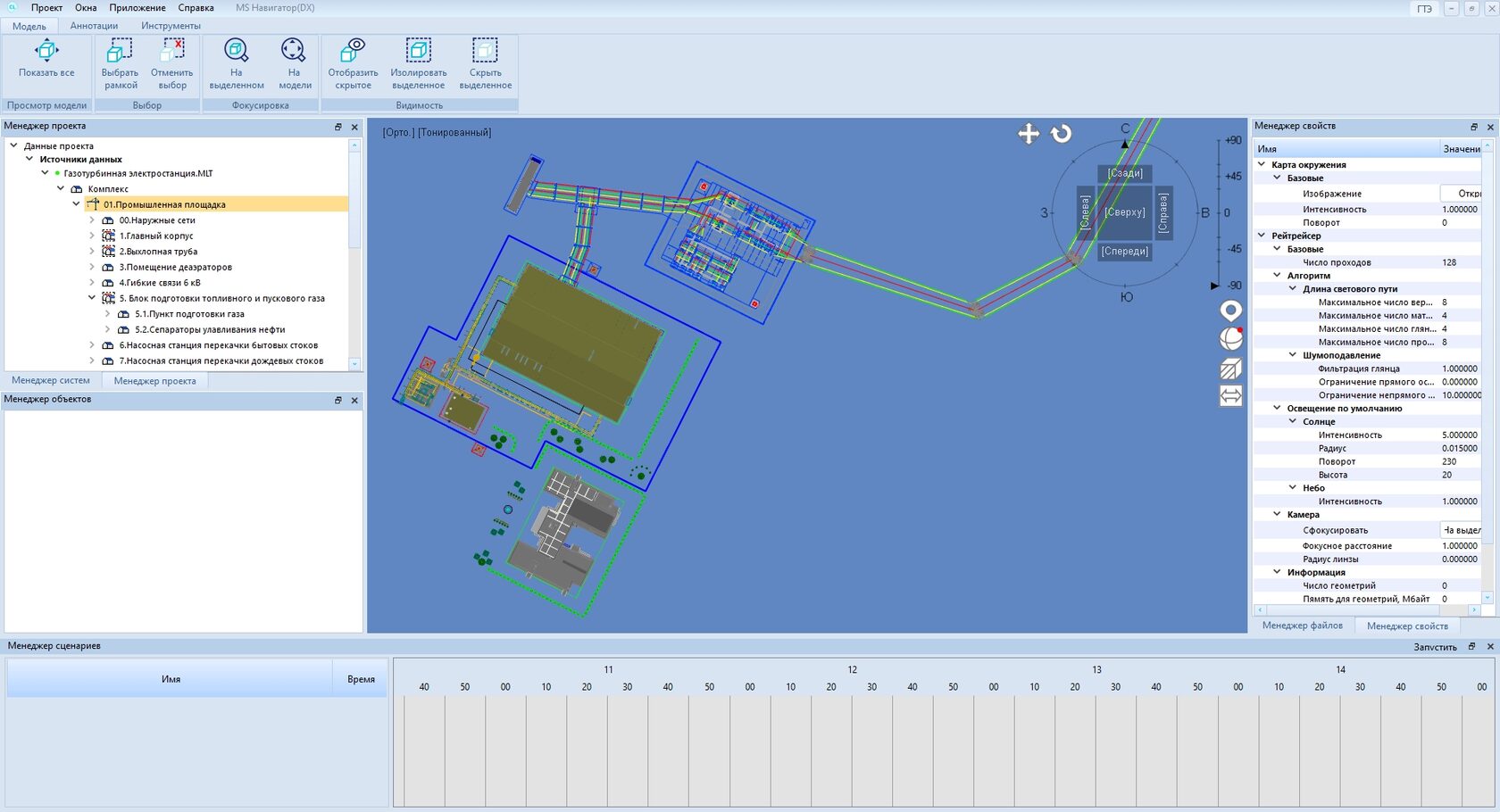

Отображение здания/сооружения, выбранного в иерархии КОМПЛЕКС

Отображение подраздела проекта, выбранного в иерархии РАЗДЕЛЫ ПРОЕКТА

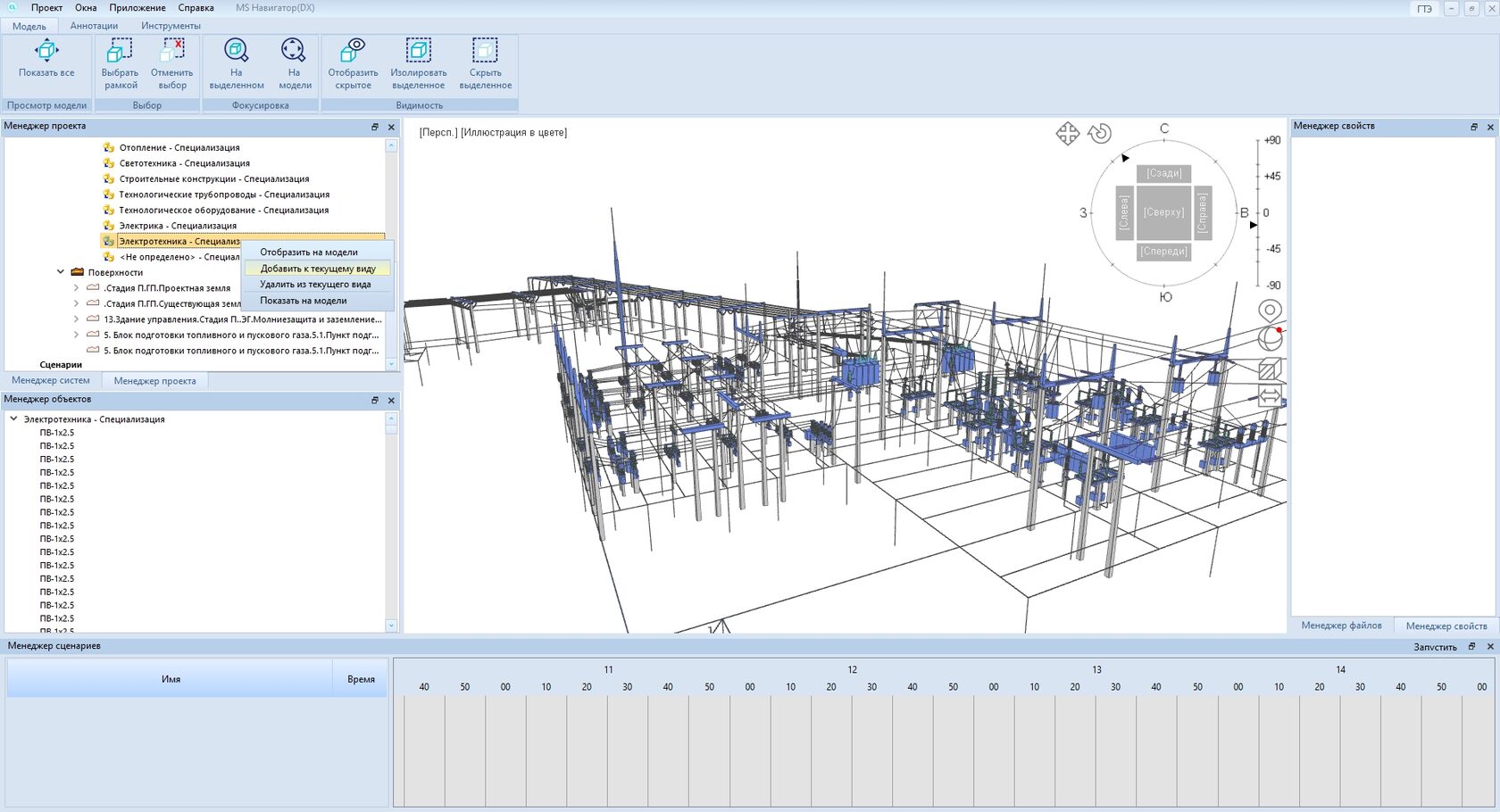

Отображение в окне просмотра пользовательского классификатора

Визуальная проверка проекта

В MS Навигатор стандартные инструменты навигации дополнены функцией осмотра от третьего лица. Эта возможность позволяет визуально проверять модель с помощью реалистичного аватара, который может облетать и обходить модель, учитывая препятствия.

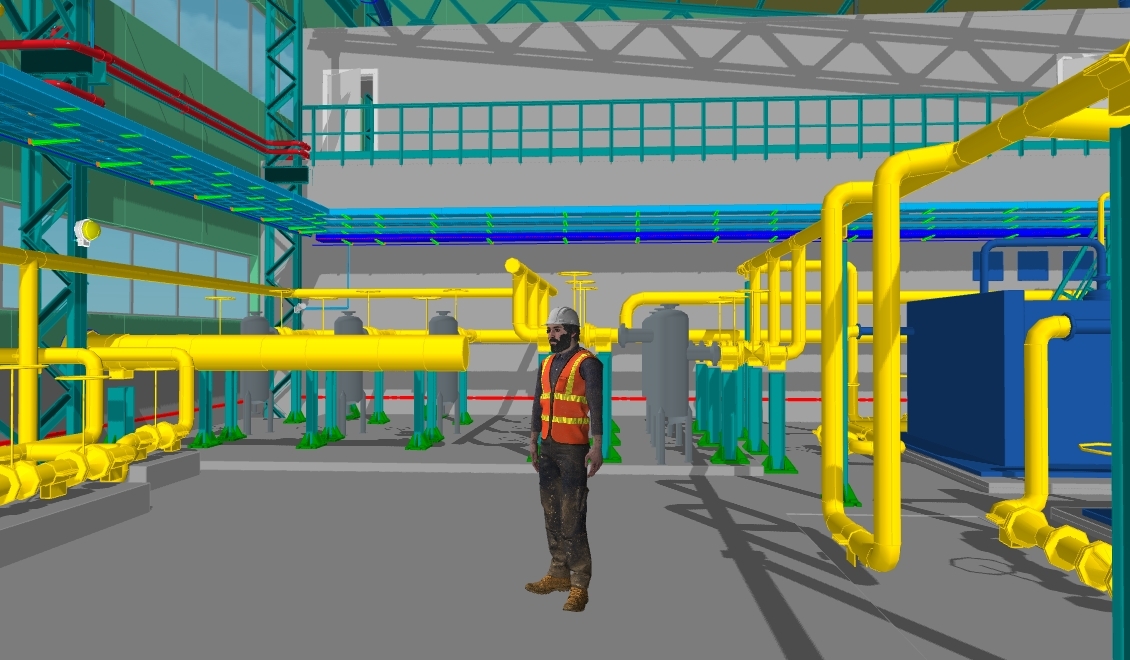

Осмотр от третьего лица

Инструменты отображения 3D-модели

В MS Навигатор, помимо команд для частичного просмотра модели, доступен режим обрезки, который создает динамические секущие плоскости по осям X, Y и Z. Разные визуальные стили и варианты ортогональной и перспективной проекций позволяют выбрать удобный способ отображения 3D-модели. Пользователи могут быстро фокусироваться на выбранном объекте или всей модели, просто дважды кликнув мышью.

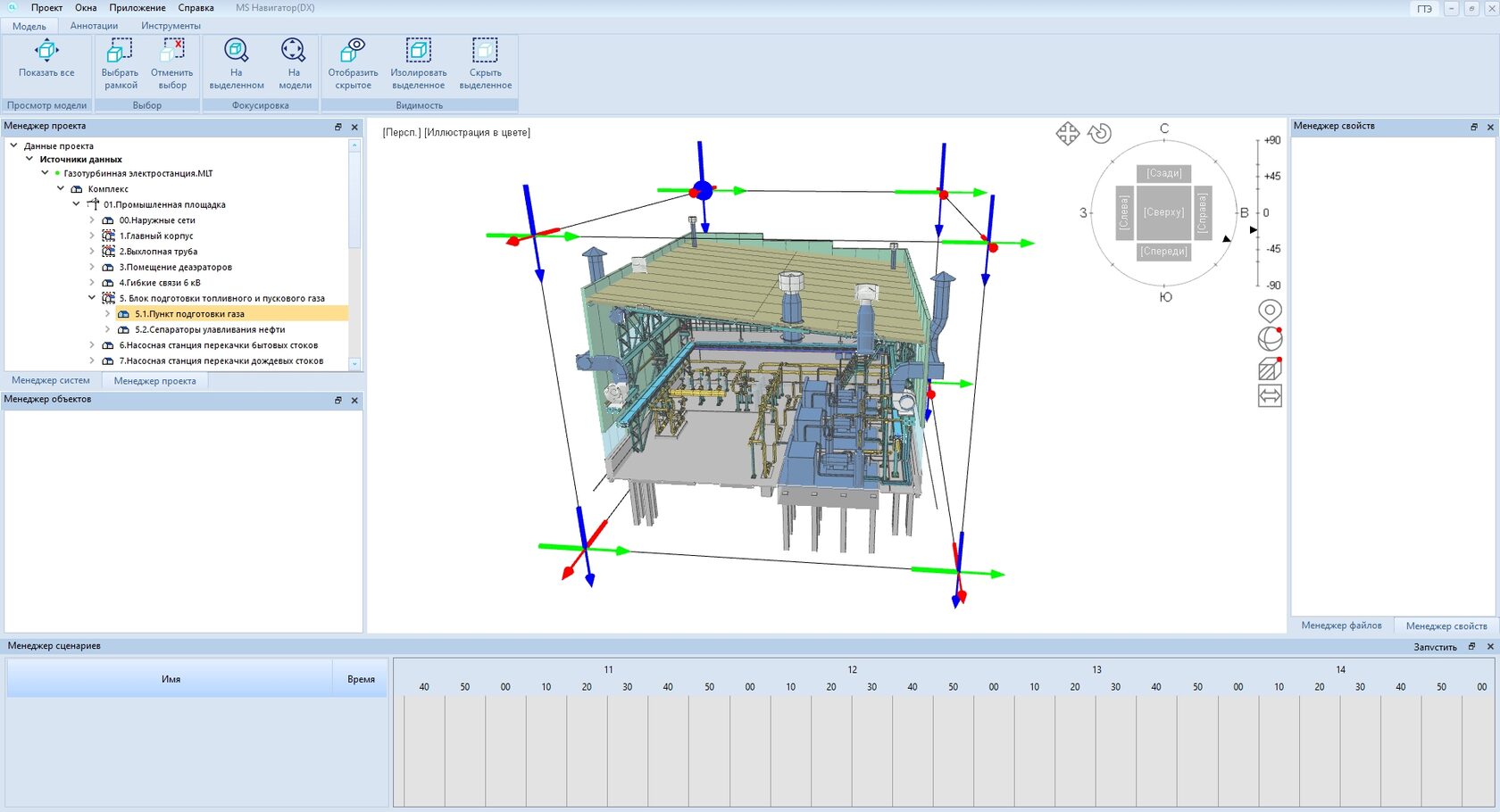

Использование в MS Навигатор инструмента обрезки вида

Отображение 3D-объектов в режиме Скрытые линии на ортогональном виде сверху

Атрибутивные данные 3D-объектов

При сохранении данных из базы проекта в файл MLT или при подключении к базе каждый 3D-объект сохраняет ту же атрибутивную информацию, что и в исходной базе. Атрибуты также могут передаваться из других форматов, таких как IFC.

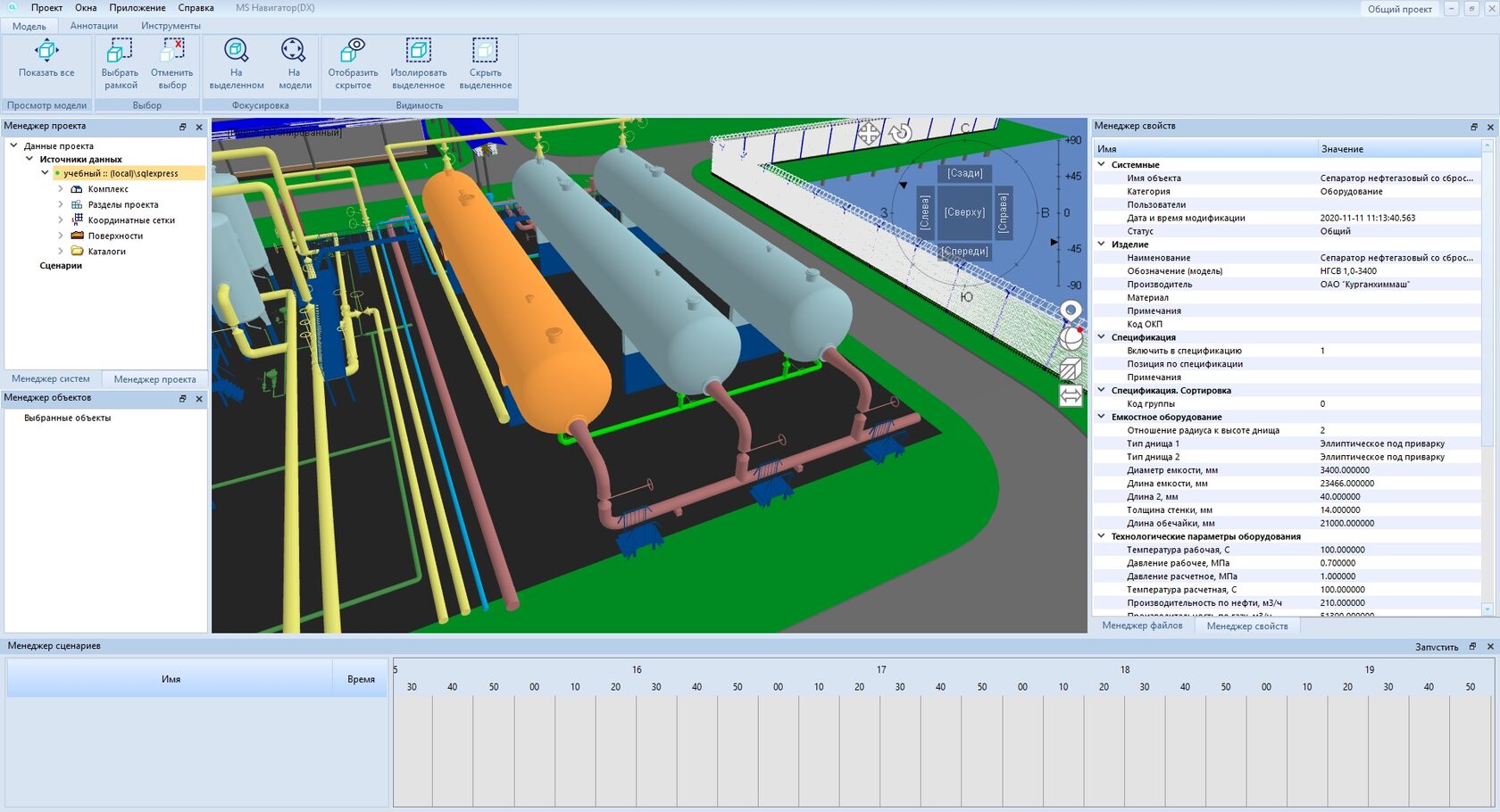

Атрибутивная информация передаётся в файле MLT

Создание заметок

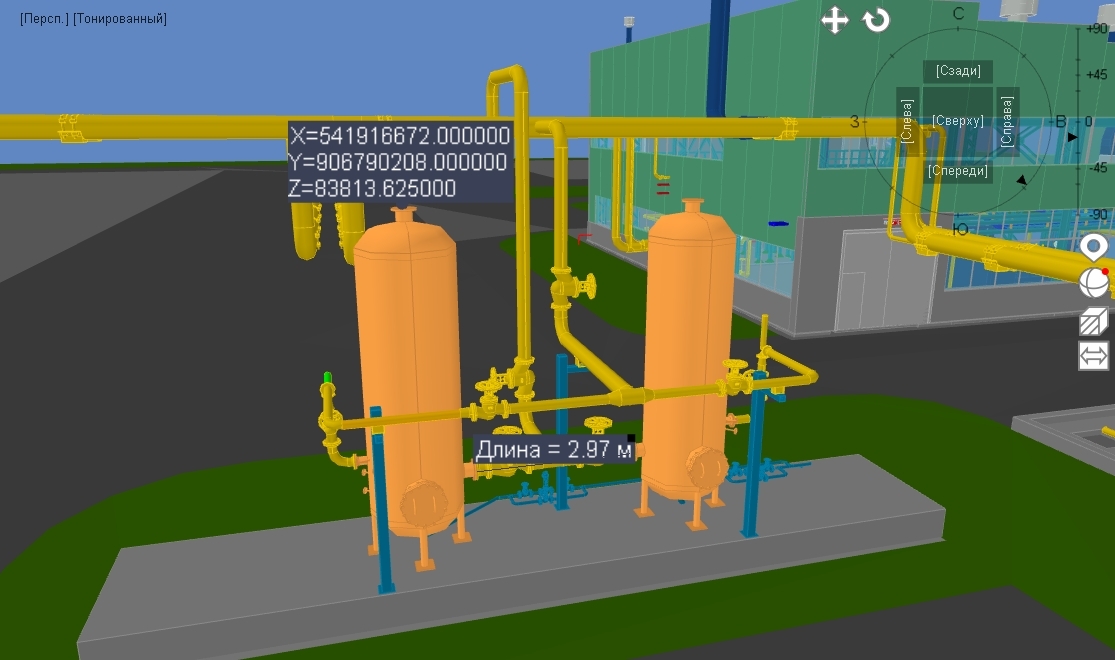

Для создания замечаний заказчика по 3D-модели в MS Навигатор используются заметки. Программа предоставляет инструменты для создания выносок, измерения расстояний между точками и 3D-объектами, а также измерительные фигуры. Заметки можно выгружать в файл XML для передачи исполнителю и последующего импорта в MS Модель и архив или MS Навигатор.
Заметки в MS Навигатор

Доступ к файлам, связанным с 3D-объектами

Если к 3D-объектам в базе данных MS привязаны файлы, MS Навигатор позволяет их отображать при прямом подключении к базе или использовании формата MLT. Пользователи также могут скачать эти файлы на свой компьютер.

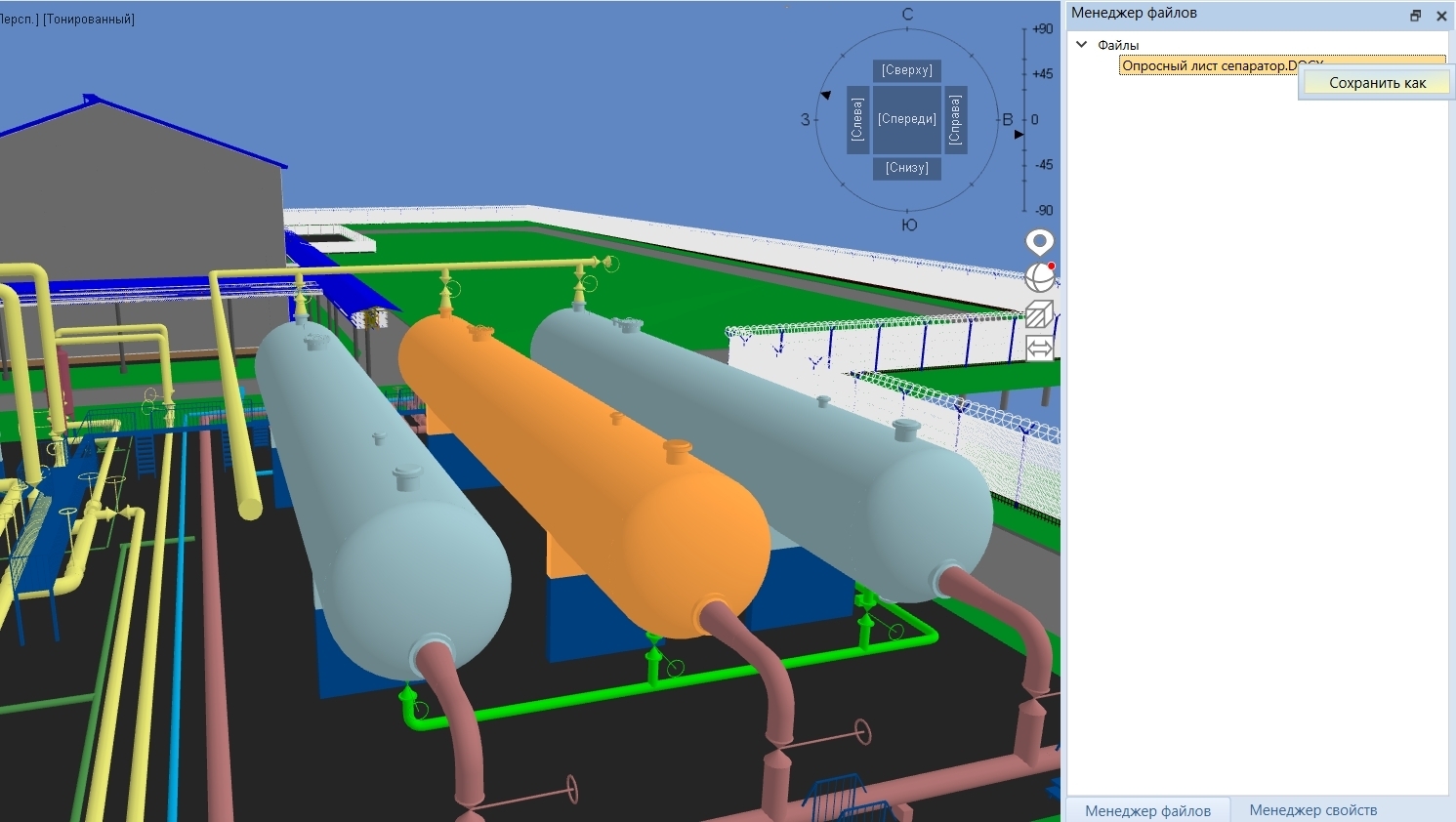

Список связанных файлов в окне Менеджеров файлов

Средства визуализации

MS Навигатор предлагает расширенный набор визуальных стилей для отображения модели, включая стиль Фотография, который обеспечивает реалистичную визуализацию проекта. В этом стиле можно настроить параметры окружения и трассировку лучей для достижения качественного освещения. Программа также позволяет накладывать текстуры с помощью назначенных материалов, поддерживающих метод нормалей. На вкладке Инструменты находятся команды для сохранения изображений и записи видео с экрана, а настраиваемые сценарии позволяют сохранять сценарии облета модели. Окно Менеджер сценариев отображает позиции камеры и позволяет настраивать ее движение.

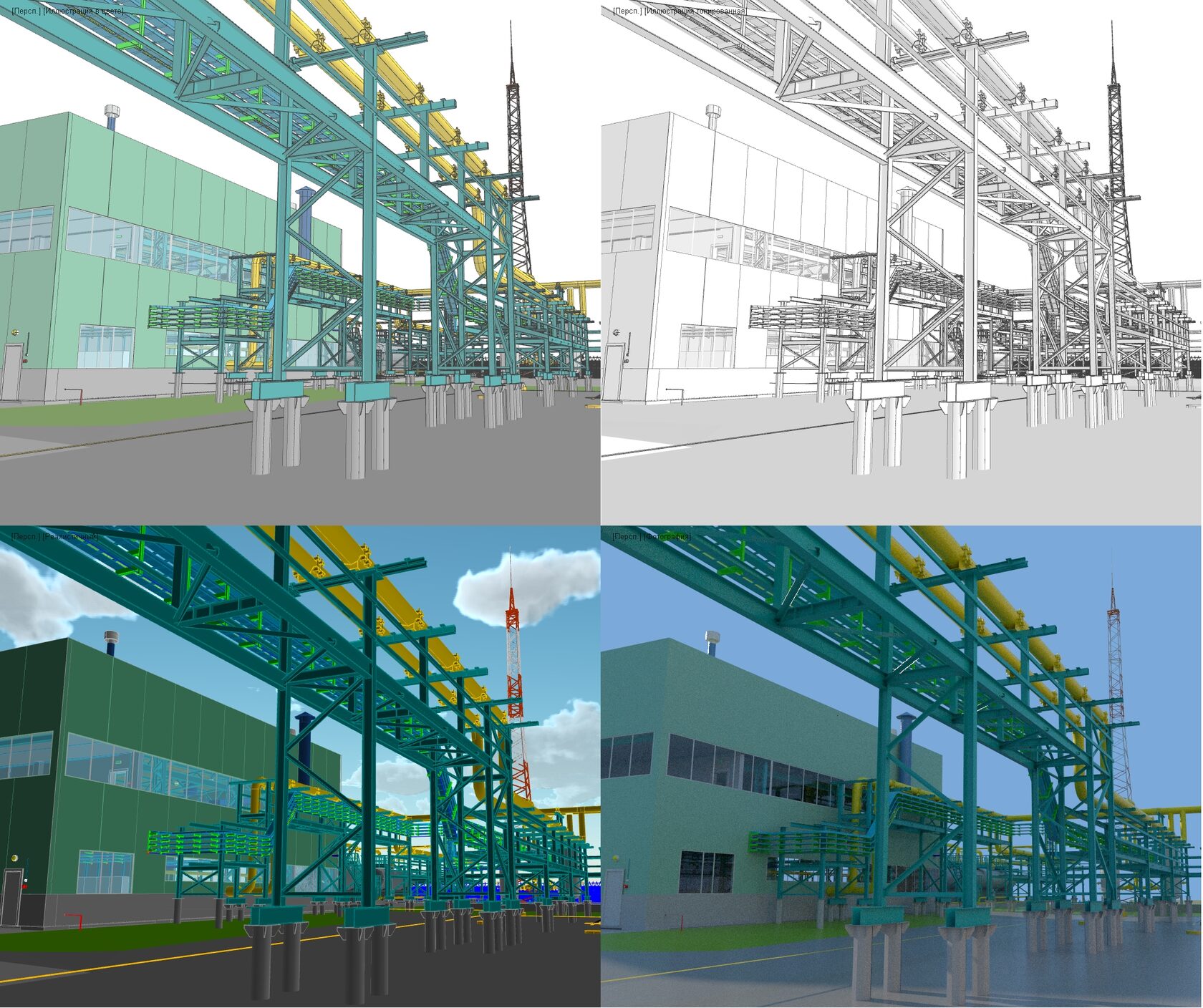

Вид модели в разных визуальных стилях

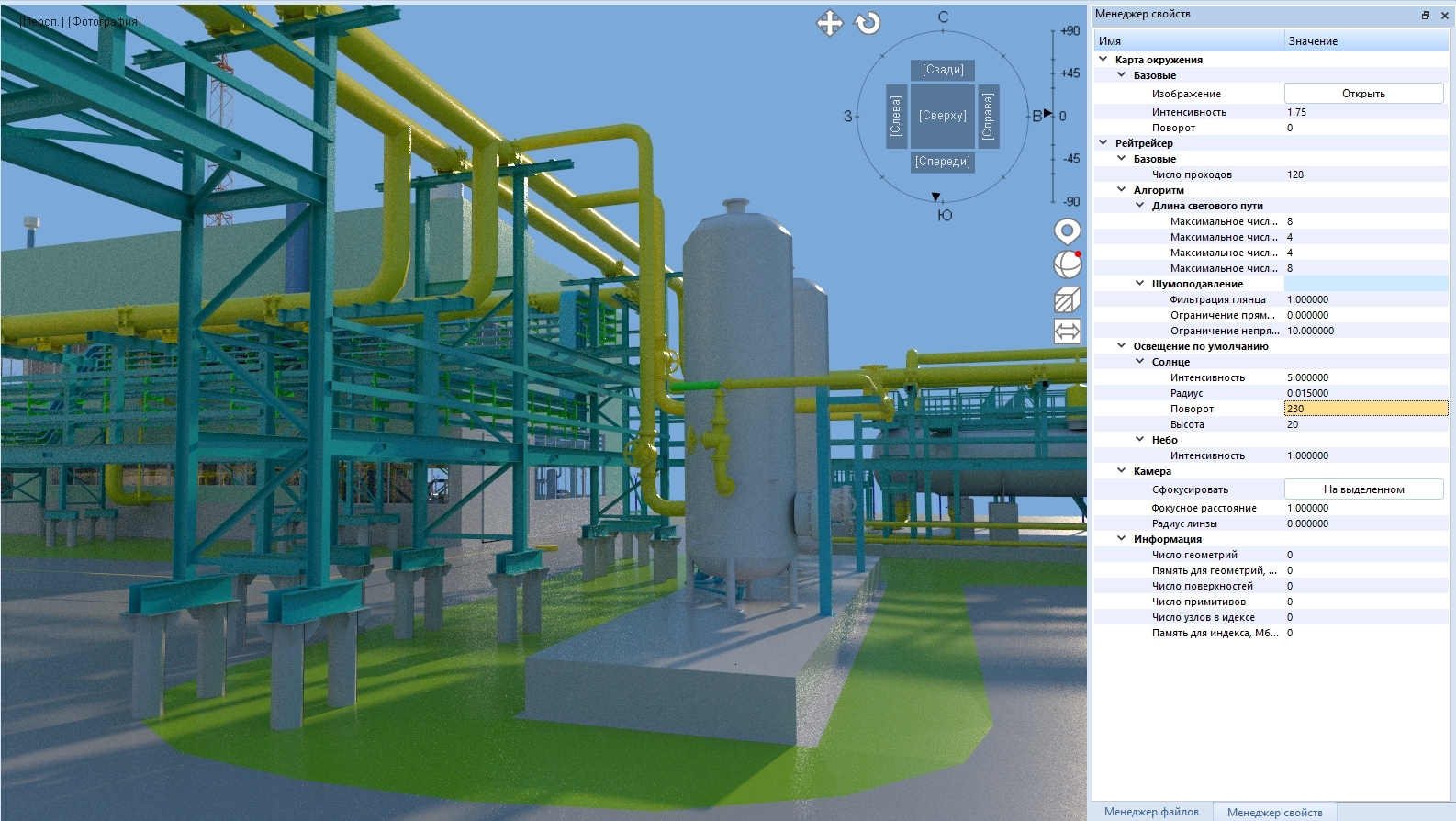

Окно настройки визуализации в режиме Фотография

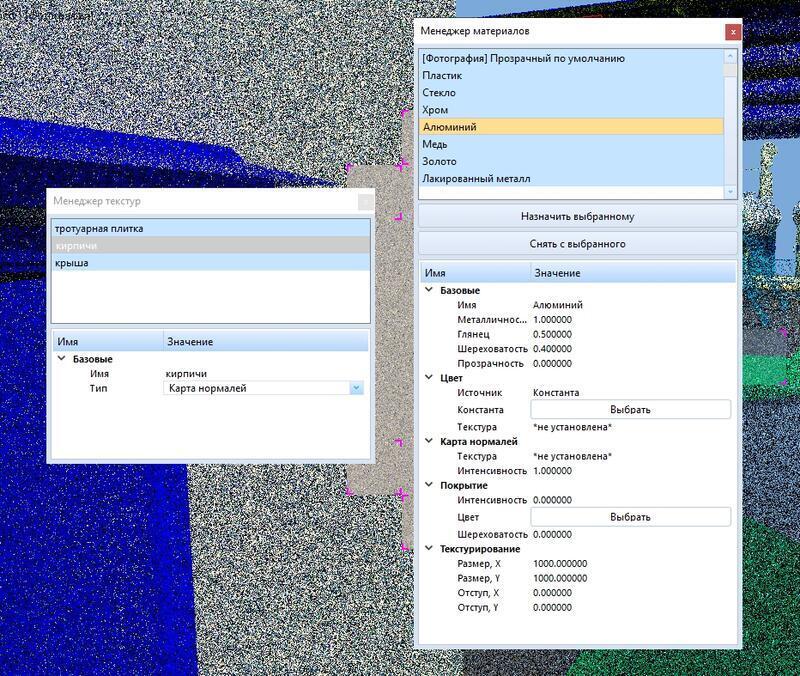

Окна Менеджер текстур и Менеджер материалов

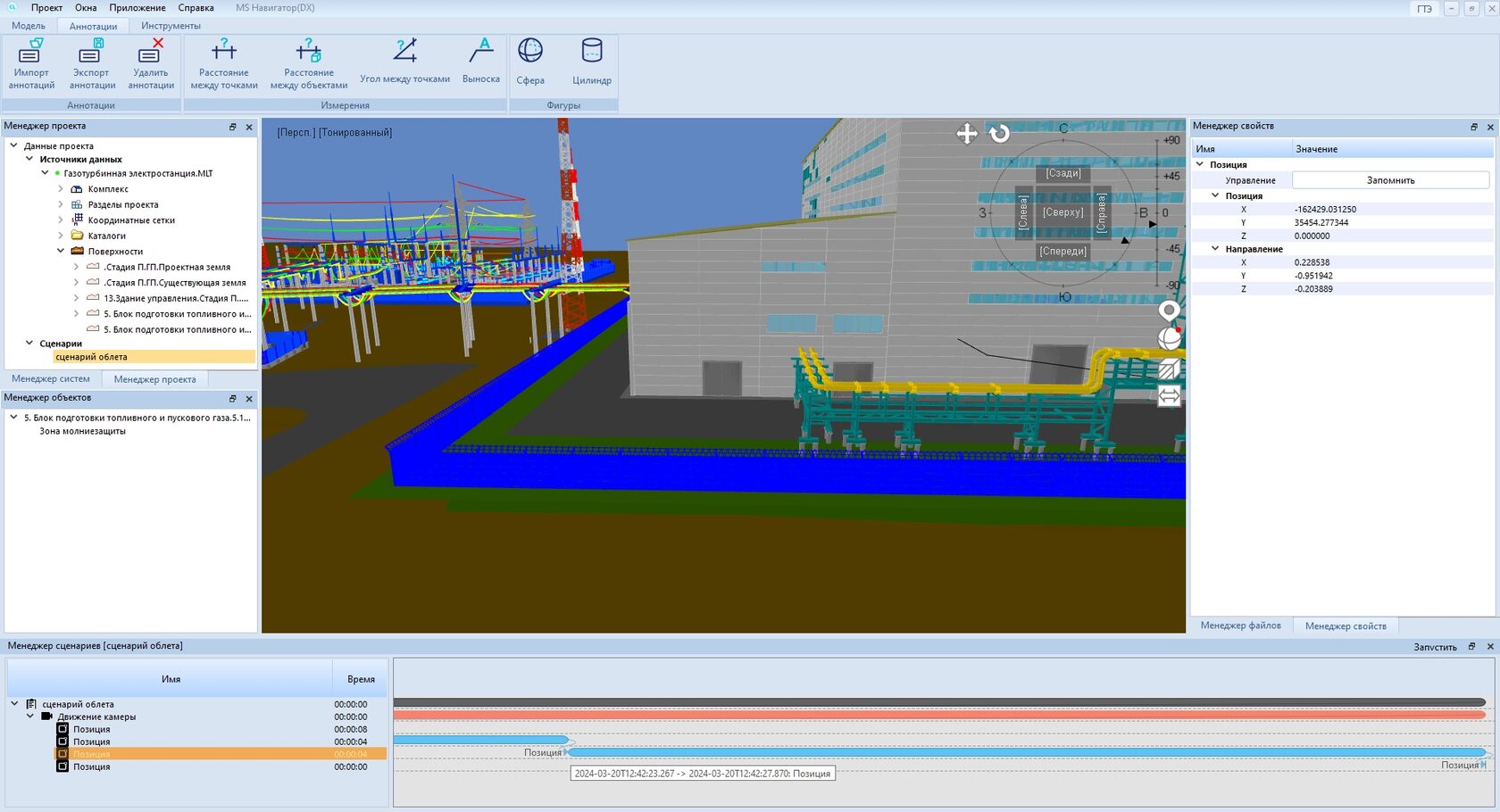

Модель с настроенным сценарием облета

Сетевой режим

MS Навигатор предоставляет возможность нескольким пользователям одновременно исследовать проект в режиме просмотра от третьего лица.

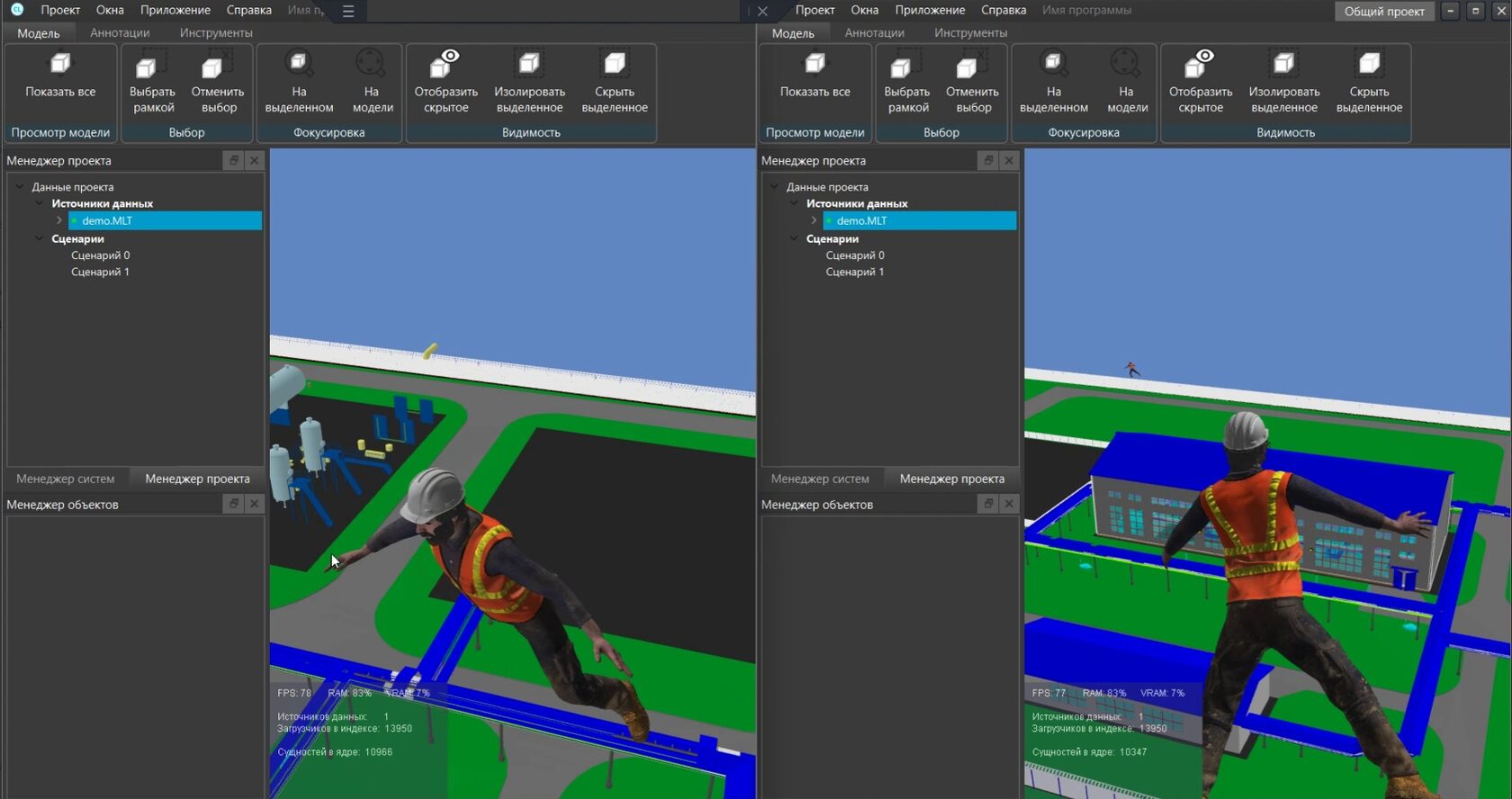

Сетевой режим при запуске двух приложений

MS Навигатор — это решение для оптимизации проектных процессов в разделе визуализации. С ним вы получите всё необходимое для успешного выполнения сложных проектов в области архитектуры и строительства. Чтобы узнать подробную информацию о продукте и оценить возможности MS Навигатора с помощью бесплатной пробной версии (пробный период длится один месяц, за который пользователи могут протестировать весь функционал продукта), вы можете обратиться к нашей команде. Мы с радостью ответим на все ваши вопросы.
